XNP-6250RH là một trong những sản phẩm camera quay quét được sản xuất bởi Hanwha Tecwin. Dòng camera quan sát này đã mang lại cho người dùng nhiều hiệu quả quan sát vượt trội. Để hiểu rõ thông tin về dòng sản phẩm này cũng như cách sử dụng nó, hãy cùng camerahanwha.vn tìm hiểu nhanh trong bài viết dưới đây.

I. THÔNG SỐ KỸ THUẬT CỦA CAMERA WISENET XNP-6250RH

XNP-6250RH được thiết kế dạng camera quay quét với các thông số kĩ thuật đáng chú ý sau:

• Độ phân giải tối đa 2megapixel (1920 x 1080)
• Ống kính Zoom 4,44 ~ 111mm (Quang 25x)
• Tầm xa hồng ngoại 25IR: 200m (656ft)
• Day & Night (ICR), WDR (150dB), DIS (Built-in cảm biến con quay hồi chuyển)
• Phát hiện hướng, Phát hiện sương mù, Phát hiện khuôn mặt, Phát hiện chuyển động, Xuất hiện / Biến mất, Nhập / Thoát, Loay hoay, Giả mạo, Đường ảo, Phát hiện âm thanh, Phân loại âm thanh, Phát hiện sốc
• Nhiều luồng , Hỗ trợ WiseStream II
• Hỗ trợ codec H.265, H.264, MJPEG
• Bộ nhớ MicroSD / SDHC / SDXC 2 khe cắm (Tối đa 512 GB)
• IP66, IK10

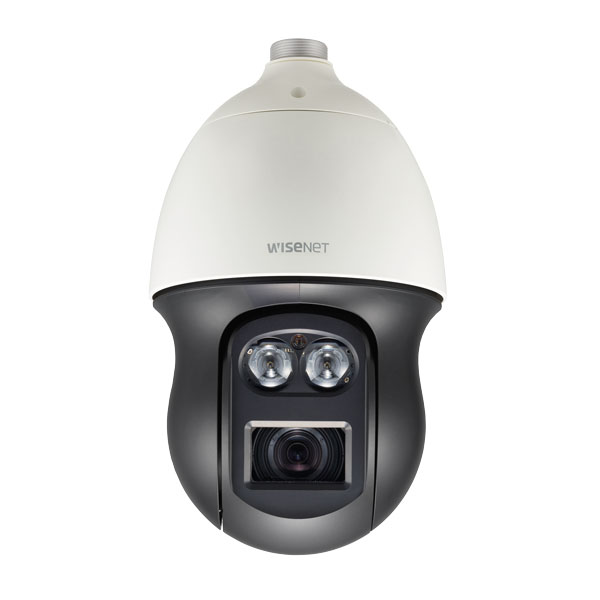

Wisenet XNP-6250RH


>>> Chi tiết hơn về sản phẩm xem tại link: https://camerahanwha.vn/camera-wisenet-xnp-6250rh-vap-hong-ngoai-2mp

Dưới đây là hướng dẫn chi tiết cho người dùng có thể sử dụng tốt  XNP-6250RH của Wisenet Hanwha Techwin

II. HƯỚNG DẪN CẤU HÌNH, SỬ DỤNG, XEM DỮ LIỆU TỪ WISENET XNP-6250RH

1. Trình duyệt cài đặt

Trình duyệt dùng để cài đặt: MS Internet Explore 11
Các trình duyệt được hỗ trợ: Google Chrome, MS Edge, Mozilla Firefox (chỉ dành cho Window 64 bit), Apple Safari (chỉ dành cho Mac OSX)

2. Thẻ nhớ khuyên dùng (Nếu không dùng đầu ghi)

- Hỗ trợ thẻ nhớ tối đa lên đến 512GB (256GB mỗi khe).
- Nên dùng các dòng thẻ nhớ có thương hiệu, class 10 trở lên: SanDisk, Transcend

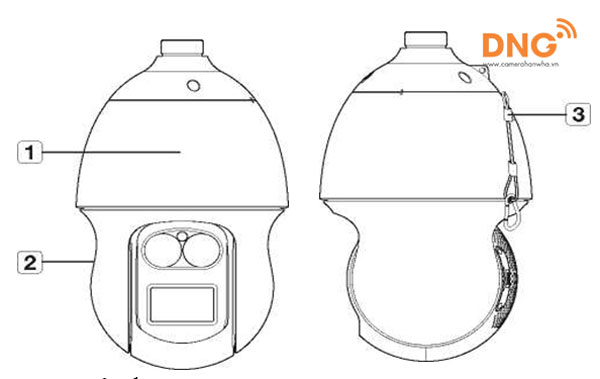

Bước 1 nhận diện các phần của XNP-6250RH/VAP QUAY QUÉT 2MP

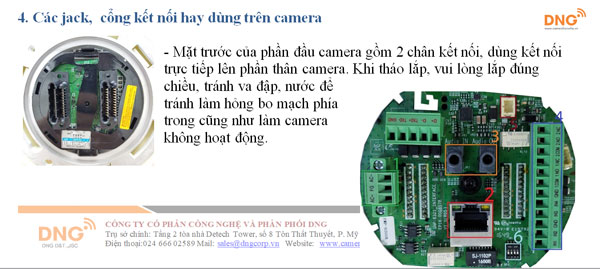

4. Thông tin và vị trí các jack,  cổng kết nối



1 - Chân nguồn camera, hỗ trợ nguồn 24V.
2 - Cổng cắm mạng LAN (có PoE).
3 - Cổng Audio IN và OUT.
4 - Các chân cắm báo động.
5 - Chân hỗ trợ xuất hình ảnh, video trực tiếp.

5. Lắp đặt chân đế, bo đuôi camera


1. Bắn ốc cố định chân đế tại vị trí cần lắp đặt.
2. Đi dây mạng theo chiều từ 1 đến 2 như trong hình.
3. Dây mạng để thừa khoảng 5-10 cm.
4. Tiếp theo chúng ta sẽ lắp bo đuôi camera
5. Xoay từ từ đúng gen cho tới khi đủ chắc chắn
6. Dây mạng đã đi ở bước 2 cắm vào bo mạch đuôi

6. Lắp thân camera

- Điều đầu tiên trước khi thực hiện các thao tác sau, chúng ta cần phải mắc dây an toàn giữa thân camera và bo mạch đuôi như trong hình ảnh bên. Khi mọi thứ đã được đảm bảo chắc chắn, chúng ta tiến hành các bước tiếp theo

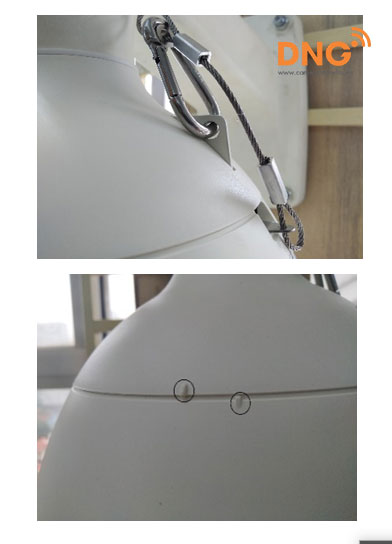

-  Chúng ta để ý thấy hai khấc trên bo đuôi và camera như trong hình, để thẳng hàng, nâng camera lên và xoay sang phải sao cho giống như hình bên.

- . Xoáy chặt ốc vào trên bo mạch và như vậy là chúng ta đã lắp đặt xong camera PTZ XNP-6250RH

7. Kết nối camera

Một số lưu ý trước khi kết nối

- Đối với trường hợp sử dụng nguồn 24V, chiều dài dây nguồn tối đa là 14-23m (tùy chất lượng dây).

- Đối với trường hợp dùng nguồn PoE với dây CAT 5E trở lên chiều dài dây tối đa là 100m.

- Mật khẩu mặc định là 4321.

8. Cài đặt camera

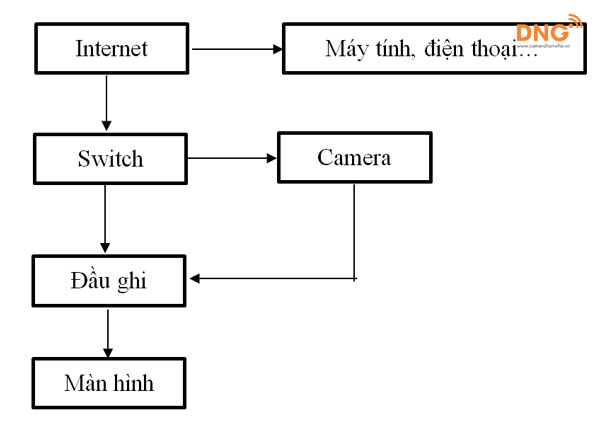

8.1 Sơ đồ kết nối

- Như sơ đồ bên hệ thống sẽ bắt đầu có màn hình kết nối với đầu ghi, đầu ghi sẽ kết nối với Switch có kết nối đến internet, camera sẽ kết nối tới switch, khi này đầu ghi sẽ nhận được địa chỉ của camera khi đã thông mạng với camera qua switch. Switch sẽ kết nối với modem internet nhằm xem trên máy tính, điện thoại sau này. Với sơ đồ trên cũng có thể kết nối độc lập camera không thông qua đầu ghi.


8.2 Tiến hành cài đặt

- Khi đã kết nối camera theo sơ đồ trên, để cài đặt camera ta cần biết được IP của camera, để lấy được IP ta có thể sử dụng đầu ghi để tìm kiếm như sau:

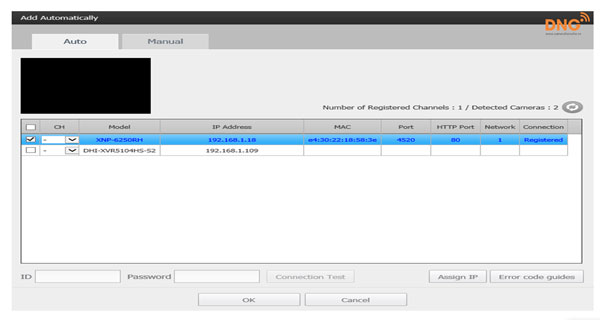

+ Sau khi đăng nhập đầu ghi > mở Menu > Device > Camera. Tại thẻ Cam Registration > Auto. Khi này đầu ghi sẽ quét toàn bộ hệ thống camera đã được kết nối chung với mạng đầu ghi. Như ở dưới đây, đầu ghi đã quét được có 1 camera XNP-6250RH có địa chỉ IP là 192.168.1.18 đã được kết nối với cùng một hệ thống mạng

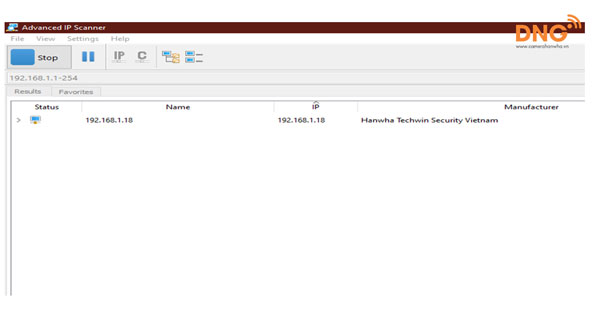

+ Trong trường hợp không có đầu ghi hoàn toàn có thể tìm kiếm ip thông qua một số phần mềm IP Scan. Như hình cũng tìm được IP 192.168.1.18, của Hanwha Techwin Security Vietnam, hoặc có thể dùng phần mềm Wisenet Device Manager.

- Sau khi có được IP, dùng trình duyệt truy cập vào IP trên.

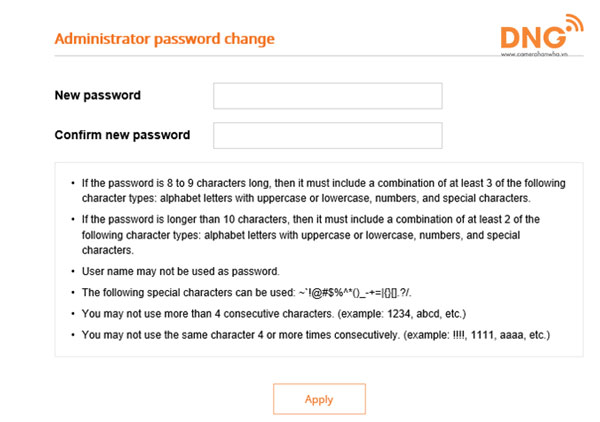

+ Ban đầu camera sẽ yêu cầu bạn đặt mật khẩu.
  + Chiều dài và giới hạn của mật khẩu như sau:
- Chữ hoa / chữ thường / số / ký tự đặc biệt, có ít nhất 3 trong số 4 kiểu ký tự đã đề cập: 8 hoặc 9 chữ số kết hợp.
- Chữ hoa / chữ thường / số / ký tự đặc biệt, có ít nhất 2 trong số 4 kiểu ký tự được đề cập: 10 đến 15 chữ số kết hợp


- Mật khẩu không được trùng với ID người sử dụng.
- Để tăng cường tính bảo mật, bạn không nên sử dụng các chữ số hoặc chữ cái lặp lại, hoặc các mẫu bàn phím làm mật khẩu.
- Các ký tự đặc biệt được chấp nhận cho mật khẩu: ~ `! @ # $% ^ * () _- + = | {} [].? /
* Lưu ý: Bạn chỉ có thể làm các bước trên nếu camera của bạn đang ở trạng thái chưa được cài đặt kích hoạt.
+ Nếu camera của bạn đã được cài đặt từ trước, hãy nhập mật khẩu cũ, nếu không nhớ hãy dùng nút khôi phục cài đặt gốc như đã hướng dẫn cơ bản ban đầu.

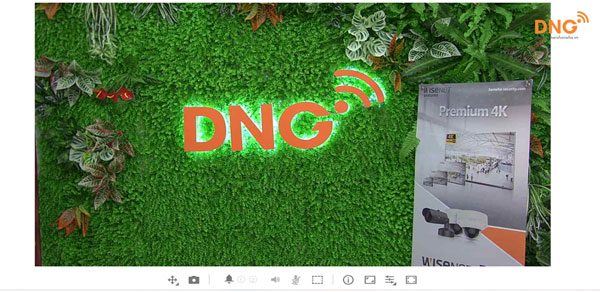

- Sau khi tạo mật khẩu thành công bạn hãy đăng nhập lại với thông tin tài khoản là “admin/ mật khẩu bạn vừa tạo” để ra được giao diện dưới đây.






- Để cài đặt bạn hãy ấn vào hình bánh răng cài đặt, giao diện cài đặt sẽ xuất hiện.

* Basic (Trong mục này sẽ có cấc cài đặt cơ bản nhất để thiết lập 1 camera)

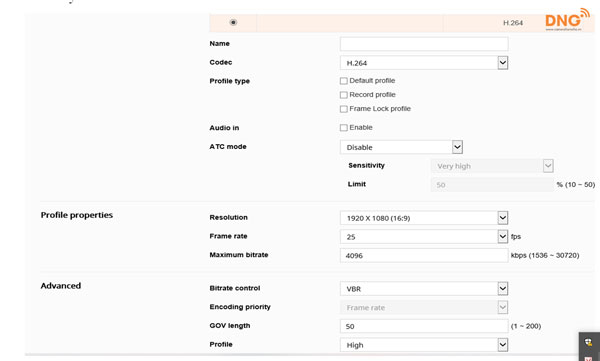

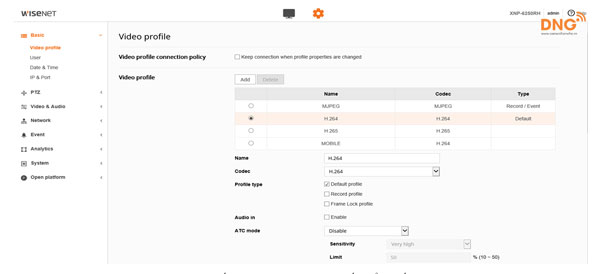

- Video Profile: Ở mục này, ta có thể thiết lập các cấu hình cho camera, mặc định camera đã thiết lập sẵn 4 cấu hình cơ bản để bạn dễ dàng sử dụng. Nếu bạn muốn thêm cấu hình mới hãy nhấn nút ADD.

- Một cấu hình mới hiện ra:
+ Name: Tên cấu hình mà bạn muốn đặt (VD: Mobile, Desktop…).
+ Codec: Cài đặt chuẩn nén hình ảnh (H.264, H.265,MJPEG).
+ Profile type (các kiểu cấu hình) ở đây có các lựa chọn:
Default profile (Kiểu mặc định-Hay dùng)
Record profile  (Kiểu cấu hình ghi)
Frame lock profile (Khóa khung hình)
+ Audio In: Hãy bật lên nếu bạn đang lắp thêm micro.
+ Ở phần Profile properties bạn hãy chọn độ phân giải, số khung hình/s cho phù hợp với từng yêu cầu đề ra.
Sau khi đã thiết lập xong, bạn hãy chọn Apply để lưu lại thông tin.

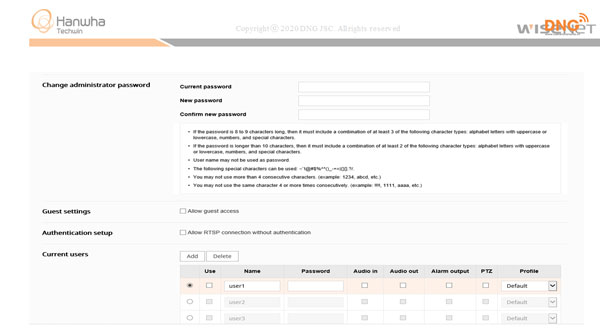

- Trong phần User bạn có thể thay đổi mật khẩu hiện tại bằng cách nhập mật khẩu cũ, sau đó nhập mật khẩu mới và xác nhận mật khẩu mới để hoàn tất thay đổi và cũng đừng quên ấn Apply để hoàn tất.

- Tại đây bạn cũng có thể thêm tài khoản và phân quyền cho người dùng mới bằng cách tích vào phần Use, sau đó nhập tên, mật khẩu và lựa chọn những quyền được truy cập sau đó nhấn ADD và Apply.

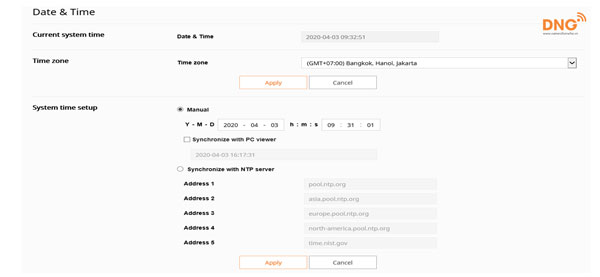

- Ngoài User bạn cũng sẽ phải dùng tới phần tiếp theo là Date & Time để chỉnh lại múi giờ, ngày giờ trên camera.




- Bạn hãy sử dụng múi giờ là GTM+7 cho Việt Nam, sau đó bạn có thể chọn đồng bộ thời gian với máy tính hoặc đặt giờ thủ công để không bị lệch giờ cho camera.

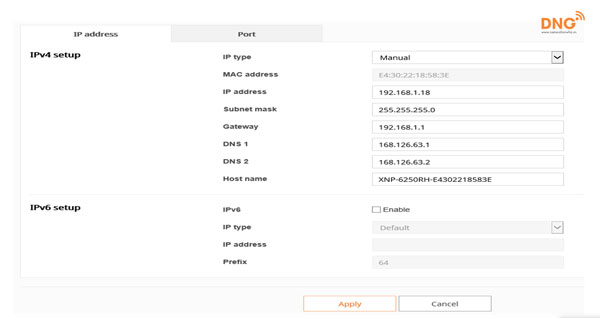

- Phần tiếp theo trong Basic cũng quang trong đó là IP & Port

Tại đây, bạn nên đặt cho camera IP cố định nhằm ổn định, truy cập cấu hình sau này dễ dàng hơn, để tránh trường hợp trùng port trong cùng dải mạng, bạn cũng có thể đổi port camera bên mục port.
* PTZ: cách tạo Pretset, Gruop, Swing, , cấu hình các tính năng thông minh, Autotracking, MD, gắn thẻ nhớ - cấu hình ghi hình trên camera,...

8.3 Tạo pretest cho cam

- Ở giao diện chính chọn PTZ > PTZ Setup > Preset.

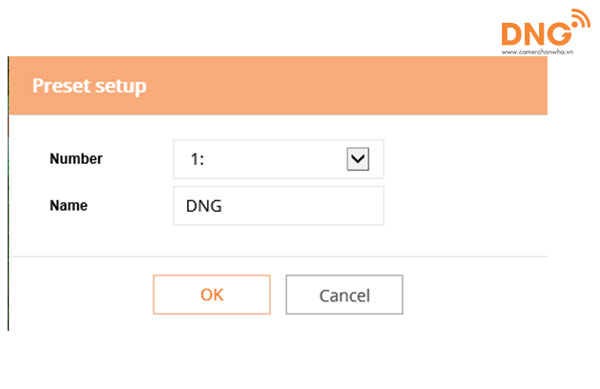

- Trên màn hình chính, xoay camera đến vị trí mình muốn sau đó tạo preset sau đó chọn Set preset để tạo các điểm cho camera.
- Nunber: Số vị trí đặt preset
- Name: Tên preset
- Sau khi đặt xong 1 điểm chọn OK. Sau đó nhấn apply để lưu lại điểm đã đặt

9. Tạo Swing

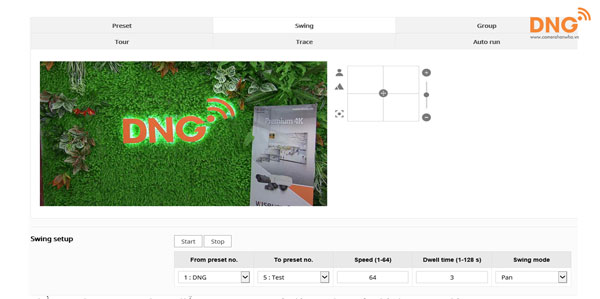

Phần Swing setup chọn điểm cam quay và dừng như trên hình trong đó

- From preset no và To preset no là các điểm quay của cam (có thể lấy điểm bên preset đã tạo trước).
- Speed thời gian quay của cam từ điểm 1 > 2
- Dwell time là thời gian cam dừng ở mỗi điểm
- Swing mode trong chế độ swing ta có thể chọn pan hoặc Tilt ,Pan&tilt đây là chế độ nghiêng hoặc dọc của cam sau đó ấn apply để lưu

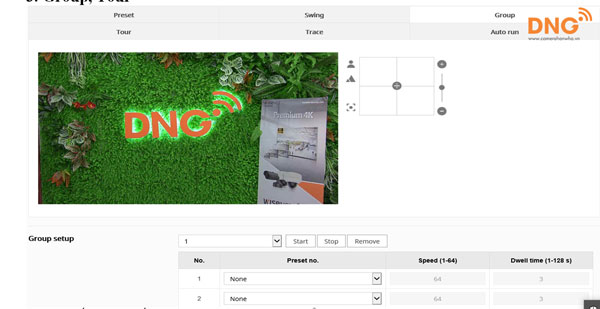

10. Group, Tour

- Khi nhấn vào chế độ Group màn hình sẽ hiển thị như trên
- Phần này chọn giống như Swing sau đó nhấn vào Start để chạy, nhấn apply để lưu lại.

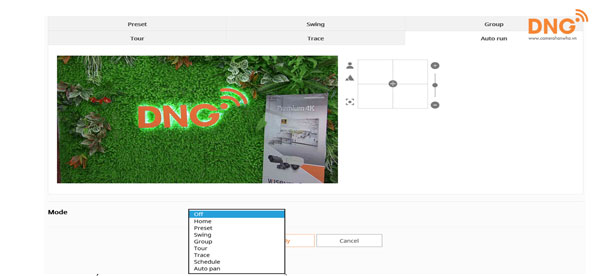

11. Auto run


- Khi nhấn vào Auto run màn hình sẽ hiển thị như trên.
- Chọn các điểm đã cài đặt trước như preset, swing để camera chạy.
- Sau đó nhấn Apply để lưu
* Video & Audio
- Ở đây bạn có thể cài đặt các thông số về video, âm thanh, có cho xuất trực tiếp video từ camera ra màn hình? Hay các tùy chọn hình ảnh nâng cao khác nhau.
* Network
- Bạn có thể thế lập tên miền DDNS, lọc IP và các chức năng về mạng nâng cao hơn so với phần basic.
* Event
- Bạn có thể cài đặt các cảnh báo, thiết lập các bộ báo động ngoài nếu lắp thêm.
* Analytics
- Bạn có thể thiết lập các chức năng thông minh nâng cao trên camera, trong đó hay dùng có auto tracking

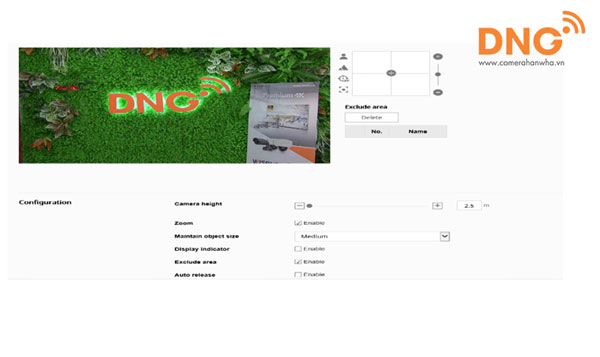

- Auto tracking

- Trên màn hình chính chọn Analytics -> Auto tracking
-Sau đó di chuyển cam đến các điểm cần bắt chuyển động.

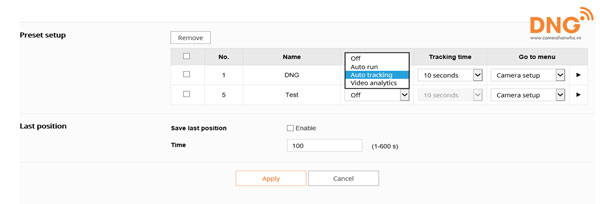

- Ở phần Preset khi  đã cài đặt các điểm ở phần Follow - up action chọn Auto tracking ở một điểm hoặc tất cả các điểm camera quay mà bạn đã đặt trước.

12. Gắn thẻ nhớ, cấu hình ghi hình trên camera

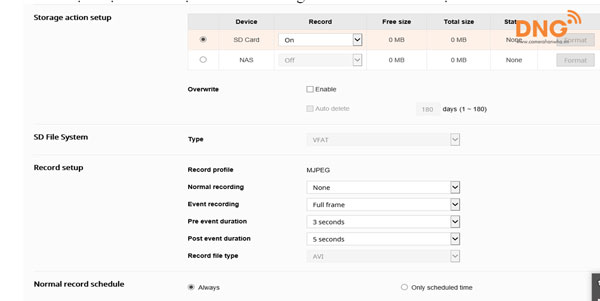

- Trên dạo diện chính chọn - Event - storage màn hình sẽ hiển thị như dưới đây

- Camera XNP-6250RH có 2 khe thẻ nhớ hỗ trợ tối đa 256GB mỗi khe.
- Mục Record bật <on>
- Normal record schedule:
+ Always là ghi hình liên tục
+ Only scheduled time :khi tích vào các bạn có thể chọn mốc thời gian ghi hình
- Sau đó nhấn apply để lưu.

* Format thẻ nhớ để thẻ hoạt động tốt hơn.

* Update Firmware cho camera

Đầu  tiên các bạn có thể download Firmware phù hợp với thiết bị. Các bạn có thể download tại những địa chỉ sau: https://www.hanwha-security.com/vn/
- Nhấn vào sản phẩm > sản phẩm network > PTZ
-Tiếp theo tìm kiếm camera và bản cập nhật FW phù hợp
* Lưu ý: Vui lòng chọn đúng Firmware để tránh xung đột làm hỏng thiết bị của bạn.
- Khi tải về máy cần để riêng ra để dễ tìm không bị nhầm lẫn.
- Tiếp theo nhâp địa chỉ IP thiết bị cần update vào (chrome ,ie).

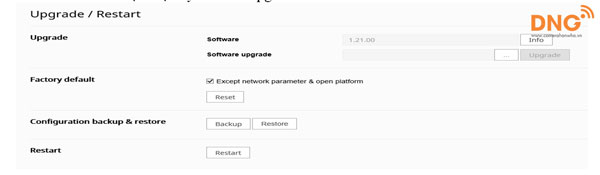

- Sau đó vào cài đặt chọn system > upgrade/restart



- Tích vào dấu …  dòng Software upgrade sau đó chọn file updateFW vừa tải về sau đó nhấn upgrade

II. GÁN CAMERA VÀO ĐẦU GHI QUA MÀN HÌNH & CÁCH XEM PHẦN MỀM CHO XNP-6250RH

1. Cấu hình đầu ghi (Vui lòng xem trong bài viết: Hướng dẫn chi tiết xem và sử dụng đầu ghi hình Wisenet)
2. Gán camera IP vào đầu ghi (Vui lòng xem: Cách gán/add camera Wisenet vào đầu ghi bản mới nhất)
3. Cài đặt để xem cam trên điện thoại và hướng dẫn điều chỉnh camera trên điện thoại
- Cách đăng ký tên miền , mở port ,để xem được cam trên  smart phone bằng phần mềm Wisenet mobile mình đã có hướng dẫn trên bài viết: Cách cài đặt phần mềm Camera Wisenet trên điện thoại

- Khi đã tải phần mềm để gán đầu ghi và điều chỉnh được cam PTZ cần các bước sau đây.Gán bằng mã QR & bằng tên miền.
- Ở màn hình APP trên điện thoại ,bên góc phải chọn hình camera . sau đó điện thoại sẽ hiện thị  như hình bên trên.
-Chọn dấu 3 chấm trên góc phải sau đó ấn vào dấu +

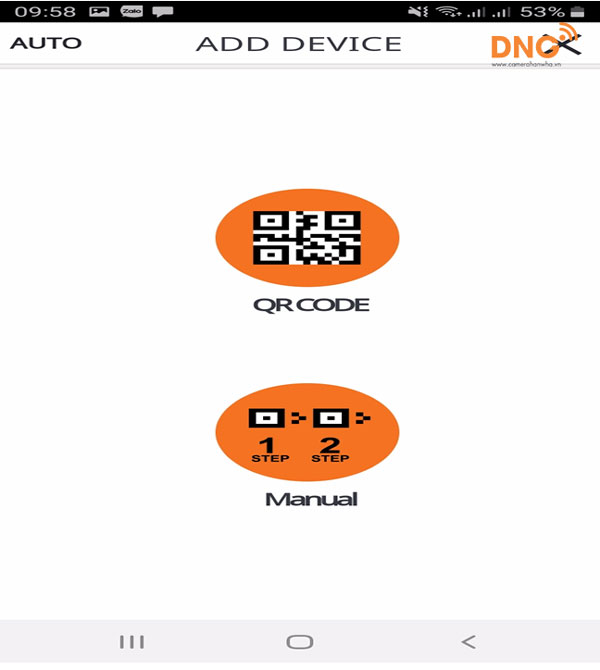

-Tiếp theo ADD DEVICE chọn QRCORE

-Lấy mã QR bằng cách quét vỏ đầu ghi,hoặc quét trên máy tính ở phần P2P

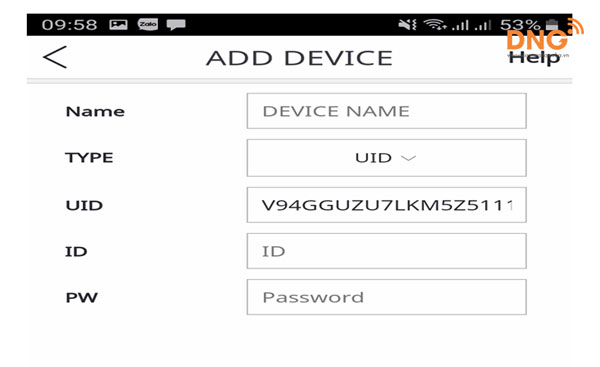

-Sau khi quét mã QR xong trên điện thoại sẽ hiện thị




- Name: bạn có thể đặt tên phù hợp.
- Type: chọn UID.
- UID: đây là mã QR bạn vừa quét.
- ID: admin.
- PW: PW của đầu ghi.
- Chọn Ok để hoàn thành.

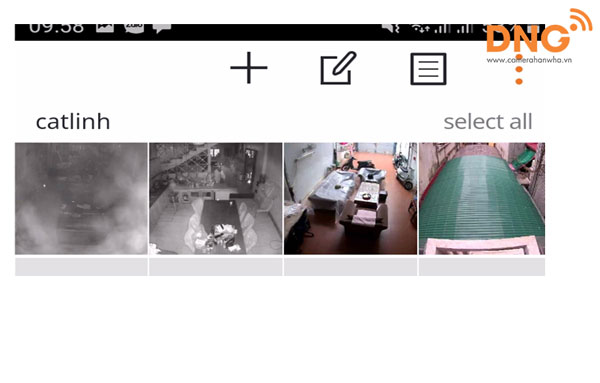

- Trở lại giao diện ban đầu.
- Chọn tên thiết bị vừa đặt.
- Chọn cam cần xem.
- Sau đó ấn live để xem cam.


4. Cách chỉnh các ứng dụng của cam khi trên điện thoại

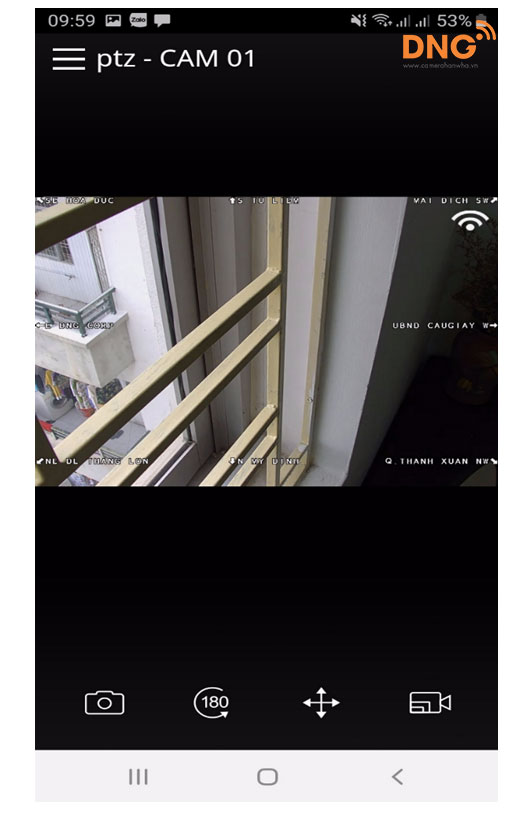

- Đây là màn hình xem cam. Để chuyển các góc quay của cam theo ý mình, các bạn chọn vào phần 2 mũi tên chéo nhau sau đó chạm vào màn hình để gạt đến các điểm quay mình muốn.
- Để thu phóng để xem cam cũng bằng cách chạm vào màn hình xem cam zom đến vị trí mình muốn.
- Quay 180.
- Chọn các profile đã cài đặt sẵn để cam chạy theo lịch trình  đã chọn.
- Chụp Ảnh màn hình.

III. ĐIỀU KHIỂN CAM PTZ NÓI CHUNG VÀ XNP-6250RH/VAP BẰNG BÀN ĐIỀU KHIỂN SPC-7000

- Kết nối bàn điều khiển SPC-7000 với camera bằng dây mạng, sau đó đợi khi màn hình điều khiển khởi động sẽ hiển thị như sau.
- Màn sẽ hiện thị để khởi tạo lại mật khẩu , bạn có thể tạo lại mật khẩu.
- Nếu mật khẩu đang ở cài đặt gốc thường là (4321)
Sau đó chúng ta điền ID: admin      P/W :mật khẩu bạn vừa đặt

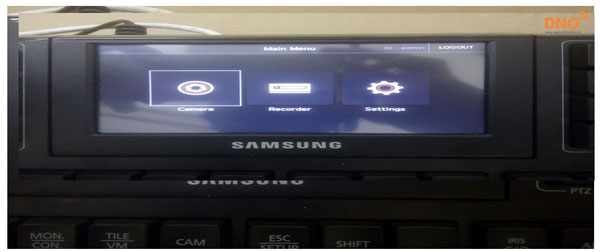

1. Khi đăng nhập thành công màn màn hình chính như sau

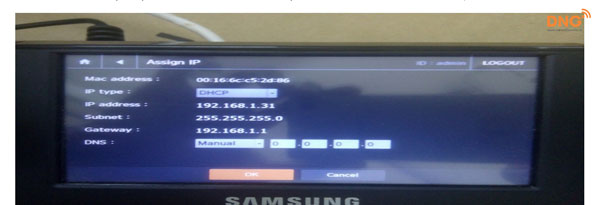

-  Đặt địa chỉ IP cho bảng điều khiển
- Ở màn hình hiển thị chọn Settings > Network .
- Để tìm kiếm địa chỉ ip của camera ta làm các bước sau.

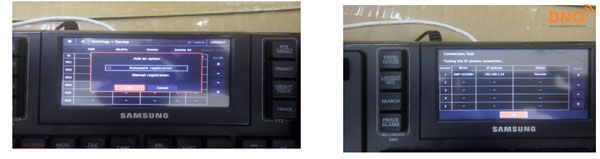

- Main menu > Settings > device > Add.
- Khi đó trên màn sẽ hiển thị cách tìm kiếm địa chỉ camera.
- Automatic registration: Tìm kiếm tự động.
- Manual registration: Đăng ký thủ công.
- Khi ta gán cam và bàn điều khiển cùng một dải mạng, ta có thẻ search tự động địa chỉ của cam.
- Khi đã tìm được địa chỉ của cam ấn vào địa chỉ cam muốn điều khiển, ấn TEST

- Sau đó điền ID &PW của cam tiếp theo ấn Test nếu hiện  success là thành công. Nhấn OK để kết thúc.

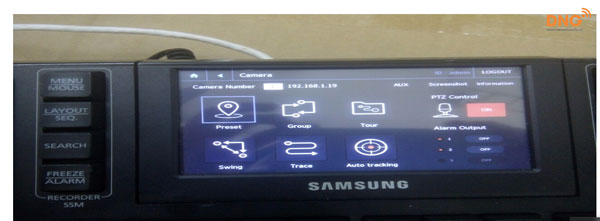

- Trở lại màn hình chính. Chọn mục camera bảng điều khiển sẽ hiển thị ra các điểm mục để chọn điều khiển.
- Nếu bạn muốn tạo điểm nhấn vào preset sau đó đùng cần điều khiển để đi chuyển góc cam đến vị trí mình muốn sau đó đặt tên cho điểm đó. ấn start để chạy cam.
- Các mục Group, Tour, Swing làm tương tự. (lưu ý để dùng được cần điều khiển cần bật nút PTZ /menu trên bảng điều khiển)
- Để Zoom các góc camera. xoay cần gạt vòng tròn để zoom và ngược lại.
- Để điều chỉnh các góc cũng dùng cần gạt để di chuyển đến các góc.
Bàn điều khiển kết nối với đầu ghi.
- Kết nối với đầu ghi qua USB

Trên đây là tất cả dữ liệu về cách sử dụng, cách lắp đặt, cấu hình để bạn có thể xem được camera Wisenet XNP-6250RH. Trong quá trình thực hiện, nếu có bất kì thắc mắc nào, hãy liên hệ ngay với DNG - một trong những đơn vị cung cấp dòng sản phẩm XNP-6250RH nói riêng và camera IP PTZ Wisenet khác nói chung để nhận được tư vấn kĩ thuật miễn phí.
