Đầu ghi Wisenet Hanwha và bộ NAS Promise là những thiết bị không thể thiếu trong giải pháp lưu trữ camera dành cho hệ thống giám sát an ninh từ trung bình đến lớn. Hãy cùng chúng tôi tìm kiểu cách cài đặt kết nối 2 thiết bị này để giải pháp có thể hoạt động ngay sau đây.

I.    TÌM HIỂU SƠ ĐỒ KẾT NỐI GIỮA ĐẦU GHI WISENET HANWHA VÀ BỘ NAS PROMISE

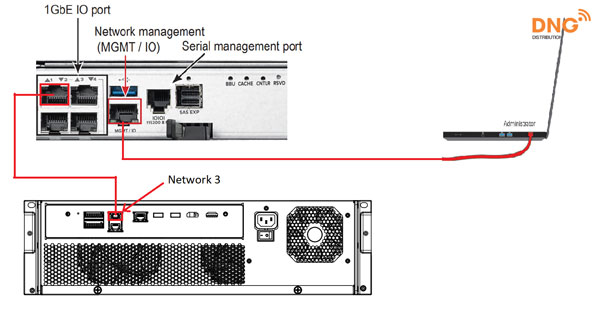

Sơ đồ kết nối dây

SƠ ĐỒ KẾT NỐI GIỮA ĐẦU GHI WISENET HANWHA VÀ BỘ NAS PROMISE

_ Cổng Network Management sẽ được kết nối dây với máy tính (có thể kết nối trực tiếp hoặc thông qua 1 thiết bị Switch).
_ Cổng IO Port sẽ kết nối dây với cổng Network 3 của đầu ghi (cổng dành riêng cho kết nối iSCSI của đầu ghi).
Sau khi kết nối dây thành công, chúng ta sẽ khởi động hệ thống và bắt đầu những bước cài đặt cơ bản của bộ NAS Promise cùng với đầu ghi Wisenet Hanwha.

II.    CÀI ĐẶT CƠ BẢN CỦA BỘ NAS PROMISE

Bước 1: Thay đổi địa chỉ IP của NAS Promise

Để kết nối bộ NAS Promise với đầu ghi Wisenet Hanwha theo giao thức iSCSI thành công cũng như thuận tiện cho việc cài đặt. Đầu tiên, chúng ta cần thay đổi địa chỉ IP IO Port của bộ NAS Promise và theo dải địa chỉ IP Network 3 của đầu ghi,  địa chỉ IP Management của bộ NAS Promise theo dải địa chỉ IP nơi khách hàng đang sử dụng.

1.1     Đăng nhập

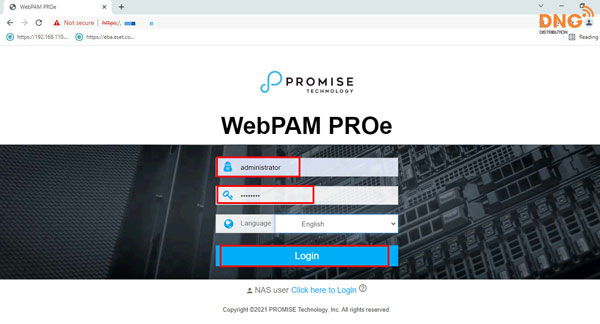

Đăng nhập giao diện Web của NAS Promise theo dải địa chỉ IP mặc định 10.0.0.1
Sau khi kết nối được giao diện Web của NAS Promise, chúng ta điền User Name: administrator và Password: password. Sau đó bấm Login để đăng nhập.

CÀI ĐẶT CƠ BẢN CỦA BỘ NAS PROMISE


1.2 Đặt IP NAS kết nối NVR

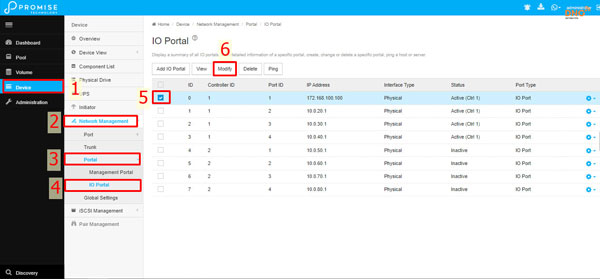

Để thay đổi IP IO Port của Promise chúng ta vào: Device > Network Management  > Portal > IO Portal. Sau đó kích chọn vào IO Port chúng ta đang kết nối với đầu ghi và chọn Modify

Đặt IP NAS kết nối NVR

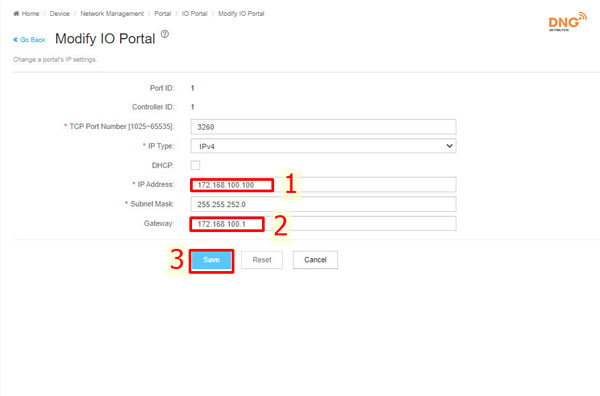

Trên màn hình sẽ hiện ra giao diện như sau để chúng ta thay đổi địa chỉ IP của IO Port.

Sau khi thay đổi IP AddressGateway, chúng ta ấn Save để lưu lại.

1.3 Đặt IP NAS kết nối mạng LAN

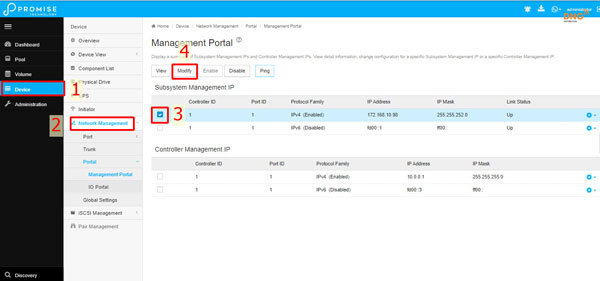

Để thay 1đổi IP Management của Promise chúng ta vào phần Device > Network Management > Portal > Management Portal. Sau đó kích chọn vào Ipv4 và chọn Modify.

Đặt IP NAS kết nối mạng LAN

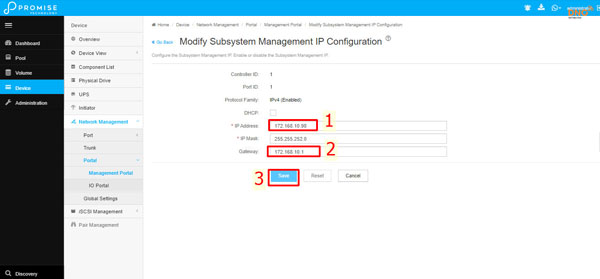

Trên màn hình sẽ hiện ra giao diện như sau để chúng ta thay đổi địa chỉ IP Management.

Sau khi thay đổi IP AddressGateway chúng ta ấn Save để lưu lại.
Sau khi thay đổi xong cả 2 địa chỉ IP, Promise sẽ tự động ngắt kết nối nên chúng ta cần kết nối lại theo địa chỉ IP Management chúng ta vừa mới thay đổi.

Bước 2 : Tạo Pool chứa ổ cứng

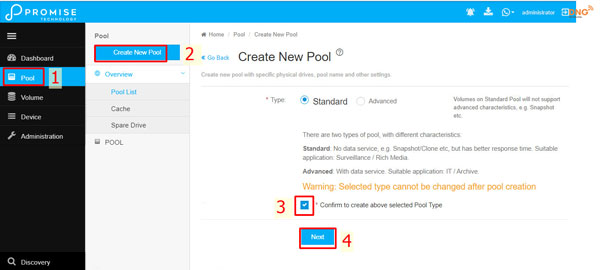

Để tạo Pool chúng ta vào phần Pool > chọn Create New Pool > tích chọn Confirm to create above selected Pool Type > bấm Next để tiếp tục.

Màn hình sẽ chuyển sang giao diện mới để tiếp tục cài đặt.

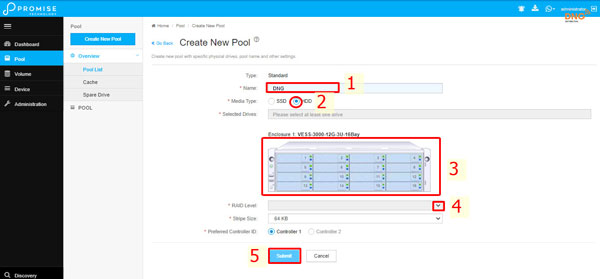

Trong phần Name chúng ta sẽ đặt tên cho Pool chúng ta sẽ tạo, sau đó tích chọn ổ cứng HDD > chọn những ổ cứng để tạo Pool > chọn RAID Leve > bấm Submit để đồng ý.




Bước 3: Tạo Volume trong mỗi Pool

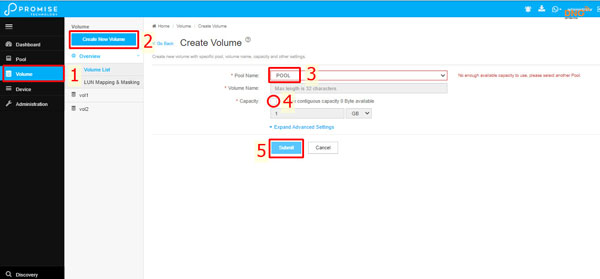

Để tạo Volume chúng ta vào phần Volume > chọn Create New Volume.
Trong phần Name, chúng ta sẽ đặt tên cho Volume cần tạo, sau đó tích vào phần Capacity. Cuối cùng bấm Submit để đồng ý tạo Volume.

Tạo Volume

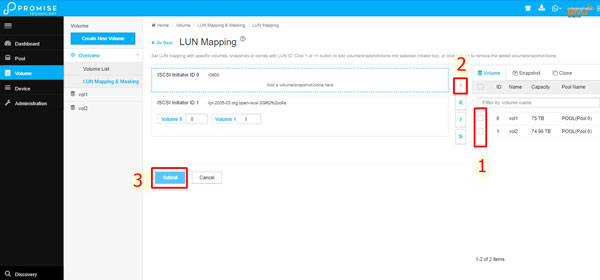

Sau khi tạo xong Volume, chúng ta chọn phần LUN Mapping & Masking > chọn LUN Mapping.
Trên màn hình sẽ hiện ra tên Volume chúng ta vừa tạo bên phải và tên Pool chúng ta vừa tạo bên trái.
Tích chọn Volume > chọn Pool > bấm dấu ( < ) > Nhấn Submit để đồng ý.

III.    CÀI ĐẶT ĐẦU GHI WISENET HANWHA KẾT NỐI VỚI NAS PROMISE

Bước 1: Truy cập giao diện Web của đầu ghi

CÀI ĐẶT ĐẦU GHI WISENET HANWHA KẾT NỐI VỚI NAS PROMISE

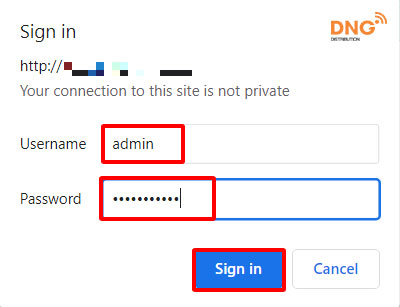

Điền UsernamePassword để truy cập giao diện chính của đầu ghi.

Bước 2: Thêm bộ NAS vào NVR Wisenet Hanwha

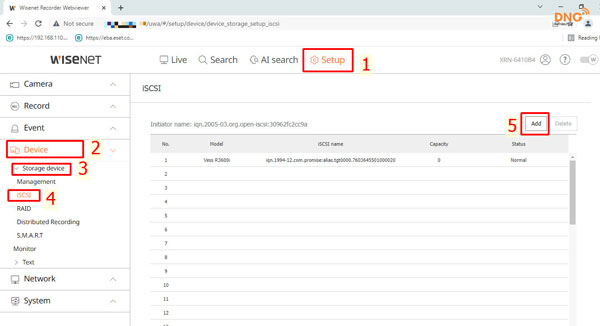

Sau khi vào giao diện chính của đầu ghi, chọn phần Setup > Device > Storage device > iSCSI > chọn Add.

Thêm bộ NAS vào NVR Wisenet Hanwha

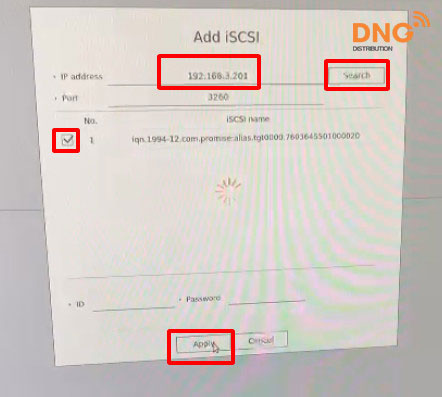

Màn hình xuất hiện giao diện Add iSCSI, sau đó chúng ta nhập địa chỉ IP address (đây là địa chỉ IP IO Port của Promise).  Bấm Search để tìm thiết bị Promise > Tích chọn > Bấm Apply để thêm thiết bị.




Lưu ý : Sau khi Add thiết bị xong chúng ta nên khởi động lại đầu ghi để đầu ghi nhận thiết bị.
Sau khi đầu ghi khởi động lại, chúng ta vào Setup > Device > Storage device > Management

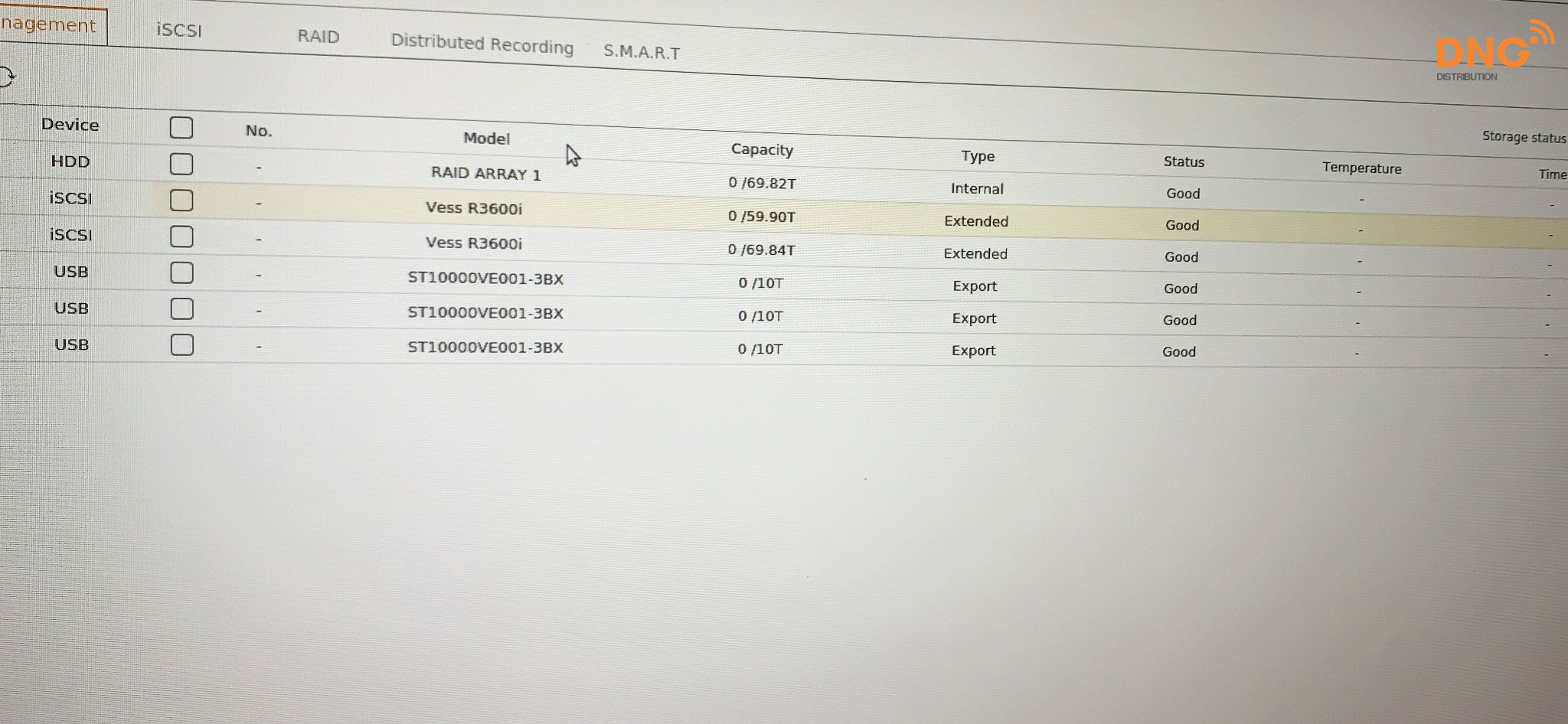

Nếu hiện lên thông tin của NAS Promise như sau thì chúng ta đã cài đặt thành công bộ NAS Promise và đầu ghi Hanwha qua kết nối iSCSI




Trên đây là thông tin cách cài đặt kết nối 2 thiết bị đầu ghi hình Wisenet và dòng sản phẩm NAS Promise nhằm hỗ trợ việc lưu trữ dữ liệu camera cho hệ thống giám sát an ninh hiện nay.
